22F/ GKS Katowice
22F/ GKS Katowice
Katowice, Śląsk
Katowice, Śląsk
Klient
Klient
GKS GieKSa Katowice S.A.
GKS GieKSa Katowice S.A.
Usługa
Usługa
skan 3D, chmura punktów .RCP
skan 3D, chmura punktów .RCP
Data
Data
III kw. 2021 r.
III kw. 2021 r.
Branża
Branża
architektoniczna
architektoniczna
Liczba Stanowisk
Liczba Stanowisk
20
20
Powierzchnia
Pow.
3066 mkw
3066 mkw
Udostępniona została stara odręczna dokumentacja papierowa oraz dokumentacja elektroniczna 2D, która, jak ustalono w trakcie wizji lokalnej, znacznie różniła się od stanu rzeczywistego.
Udostępniona została stara odręczna dokumentacja papierowa oraz dokumentacja elektroniczna 2D, która, jak ustalono w trakcie wizji lokalnej, znacznie różniła się od stanu rzeczywistego.

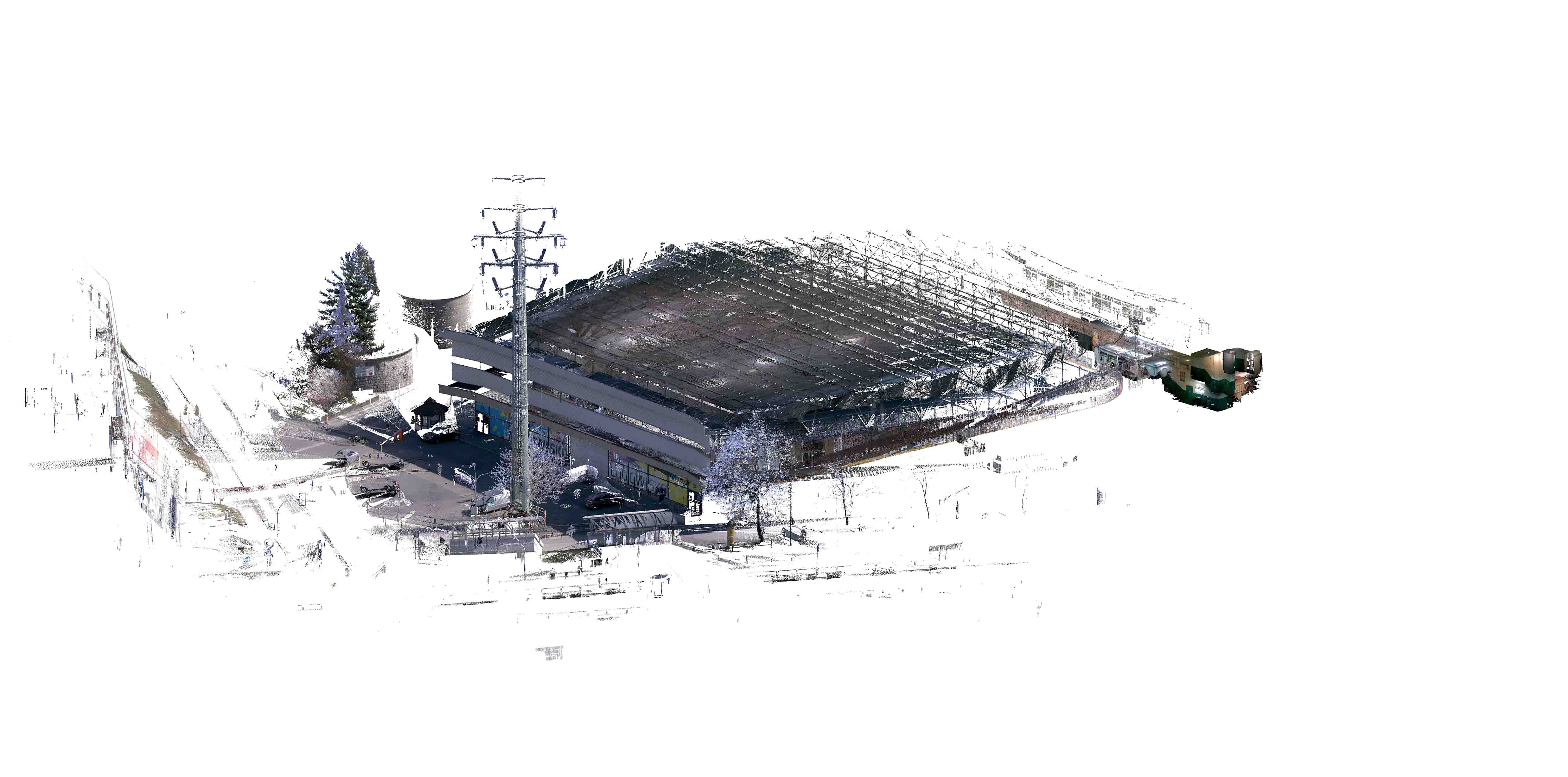

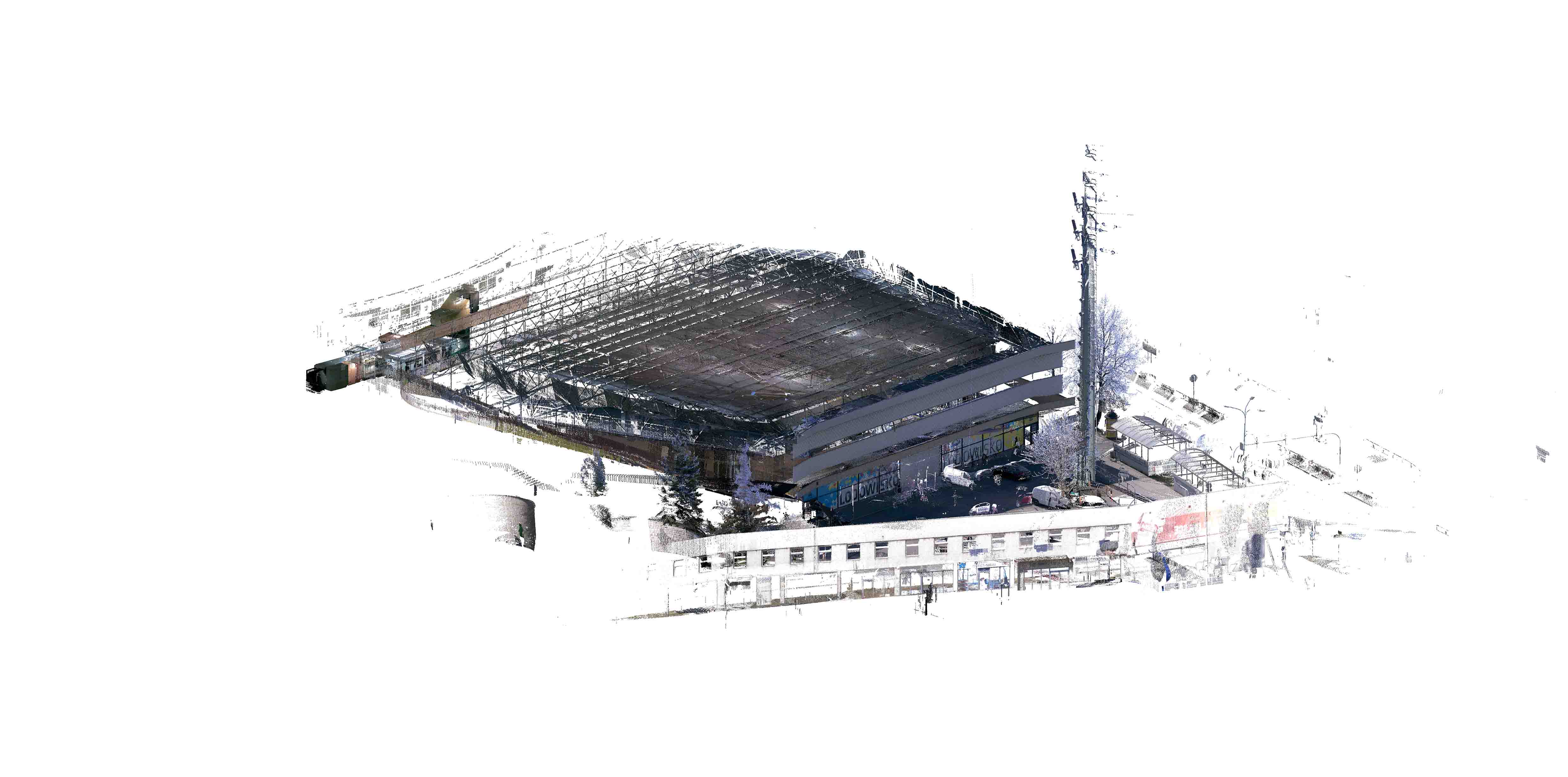

Istniejący budynek lodowiska praktycznie w całości posiada rozwiązania indywidualne. Budynek pochodzi z lat 60. ubiegłego wieku i posiada futurystyczny wygląd, który pozwolił mu odznaczać się na tle otaczających go budynków. W realizowanych budynkach z tamtych lat widać pewną zabawę poziomami i swobodę w kreowaniu poziomów pośrednich. Architektura jak i konstrukcja zostały opracowane na potrzeby unikatowej formy tego budynku. Współcześnie obiekt jest używany do nauki gry w hokeja i rozgrywania meczów pomiędzy drużynami. Jako budynek użyteczności publicznej sportowo-rekreacyjny, posiada on kilka różnych poziomów pokonywanych schodami i rampami. Biuro projektowe potrzebowało dokładnej wiedzy na temat instalacji stalowej, aby wymodelować ją do programów obliczających statykę konstrukcji i sprawdzić ilość przestrzeni pod projektowane nowe instalację. Skaner laserowy 3D pozwolił na krótki czas złapania prawdziwych wymiarów a następnie wymodelowania tego 3D.
Istniejący budynek lodowiska praktycznie w całości posiada rozwiązania indywidualne. Budynek pochodzi z lat 60. ubiegłego wieku i posiada futurystyczny wygląd, który pozwolił mu odznaczać się na tle otaczających go budynków. W realizowanych budynkach z tamtych lat widać pewną zabawę poziomami i swobodę w kreowaniu poziomów pośrednich. Architektura jak i konstrukcja zostały opracowane na potrzeby unikatowej formy tego budynku. Współcześnie obiekt jest używany do nauki gry w hokeja i rozgrywania meczów pomiędzy drużynami. Jako budynek użyteczności publicznej sportowo-rekreacyjny, posiada on kilka różnych poziomów pokonywanych schodami i rampami. Biuro projektowe potrzebowało dokładnej wiedzy na temat instalacji stalowej, aby wymodelować ją do programów obliczających statykę konstrukcji i sprawdzić ilość przestrzeni pod projektowane nowe instalację. Skaner laserowy 3D pozwolił na krótki czas złapania prawdziwych wymiarów a następnie wymodelowania tego 3D.

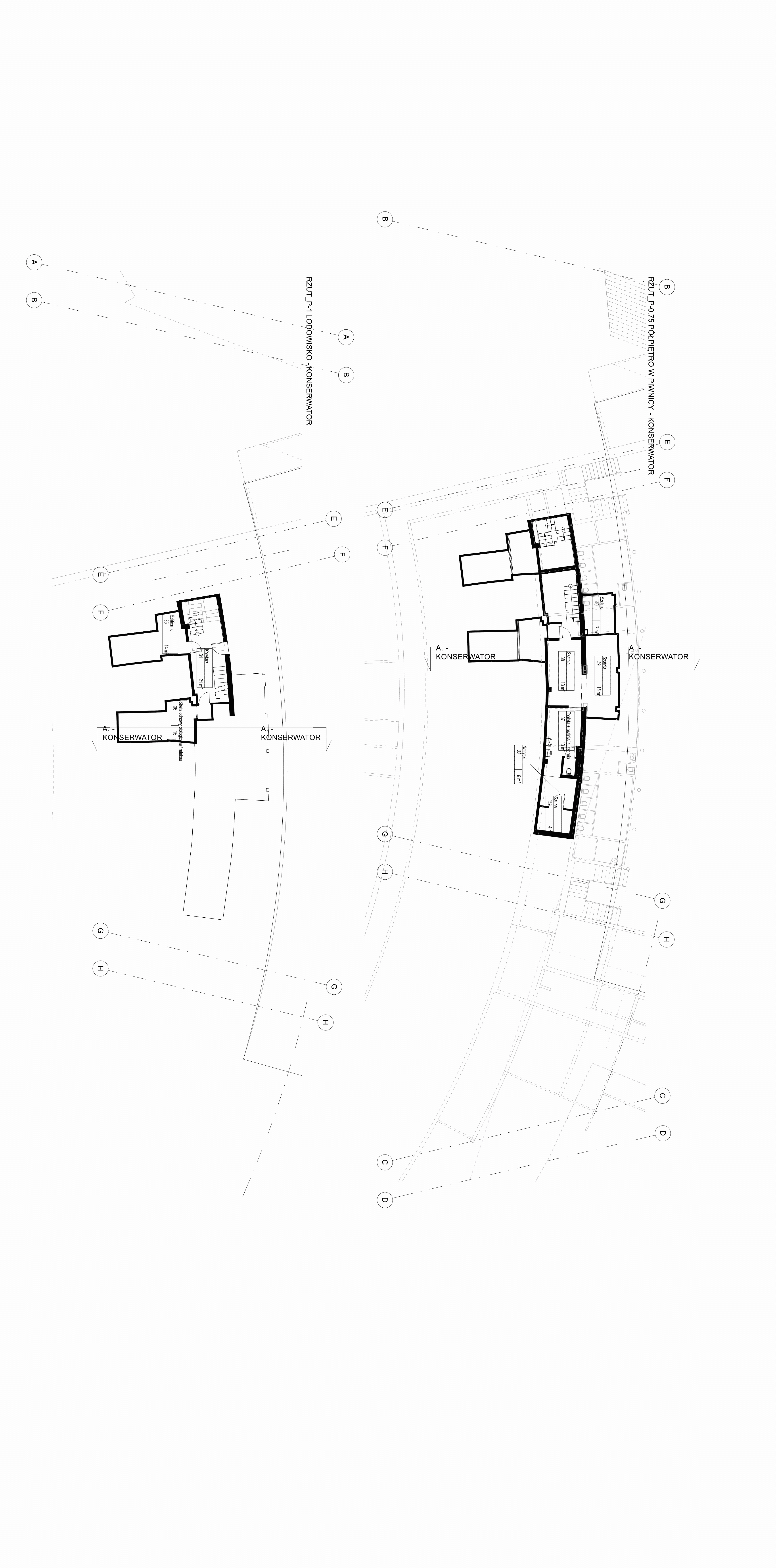

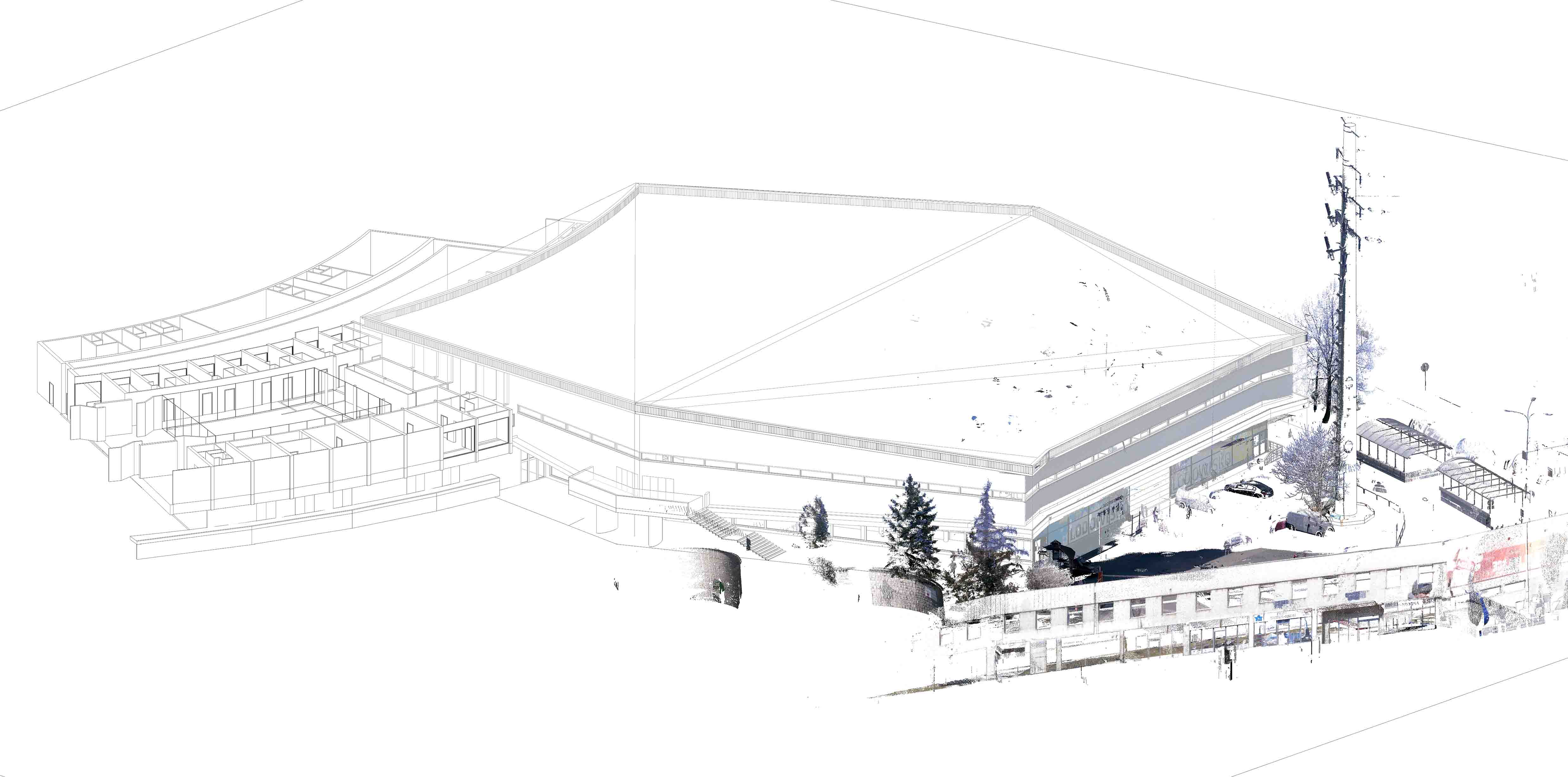

Ograniczyliśmy liczbę stanowisk do 20, ponieważ istotna dla nas było określenie odległości elewacji od słupa energetycznego wysokiego napięcia, zmierzenia poziomów ramp zewnętrznych oraz pomieszczenia szatni i relaksu, znajdującego się pod ziemią na kilku poziomach czy wewnętrznej kratownicy. Całość zajęła około 3h w zeskanowaniu i oczyszczeniu chmury punktów. Kolejnym etapem było modelowanie 3D i opanowanie poziomów w całym budynku oraz względem innych poziomów areny widowiskowej „Spodek”. Docelowym formatem była inwentaryzacja 2D (format: .dwg i .pdf), na jej podstawie zostało opracowane PFU.
Ograniczyliśmy liczbę stanowisk do 20, ponieważ istotna dla nas było określenie odległości elewacji od słupa energetycznego wysokiego napięcia, zmierzenia poziomów ramp zewnętrznych oraz pomieszczenia szatni i relaksu, znajdującego się pod ziemią na kilku poziomach czy wewnętrznej kratownicy. Całość zajęła około 3h w zeskanowaniu i oczyszczeniu chmury punktów. Kolejnym etapem było modelowanie 3D i opanowanie poziomów w całym budynku oraz względem innych poziomów areny widowiskowej „Spodek”. Docelowym formatem była inwentaryzacja 2D (format: .dwg i .pdf), na jej podstawie zostało opracowane PFU.
